電力設備帶電檢測是及時發現設備潛伏性運行隱患的有效方法。在運行電壓 下，通過帶電檢測試驗了解高壓設備的絕緣狀態，對于保證設備和線路的安全， 減少停電事故具有重要意義。
目前帶電檢測設備種類繁多，但多數設備體積龐大且笨重，在試驗過程中缺 乏靈活性，影響試驗進程。監測對象較多的情況下，設計的試驗方案容易發生設備遺漏，給試驗造成諸多不便。如果要求對全站高壓設備進行帶電檢測，則需進行多次試驗才能完成檢測，既浪費時間又浪費人力資源。由此可見，使用獨立設備的帶電檢測解決方案的弊端日益突出，需要一種能夠覆蓋全站所有高壓設備帶電檢測的一體化解決方案。
我公司智能診斷移動平臺能有效克服以上獨立設備帶電檢測解決方案的各種弊端，提供一種覆蓋全站高壓設備的帶電檢測方案。該方案界面操作簡單、方便高效、具備數據存儲、遠程傳輸和智能診斷功能。
智能診斷移動平臺由變壓器、電抗器、GIS、斷路器、避雷器及其他容性設 備的帶電檢測設備、UPS 及主控系統組成。所述主控系統由以太網交換機、環控主機和監控中心的監測設備組成。其中主控系統安裝于柜體上部，變壓器、電抗器、GIS、斷路器、避雷器及其他容性設備的帶電檢測設備安裝于柜體中部，UPS 安裝于柜體底部。一體化的帶電檢測方案能夠覆蓋全站重要設備，不會遺漏帶電檢測設備和附件，主控單元能夠?qū)щ姍z測設備進行有效控制，這樣極大的提高了檢測效率。
· UPS為現場試驗工作提供了穩定、方便的交直流試驗電源，為提高各種 試驗工作的質量、保障人身和設備安全，提供了可靠保證。在現場停電 情況下可獨立供電。
· 變壓器、電抗器、GIS、斷路器、避雷器及其他容性設備的帶電檢測設 備以及主控單元通過外殼側面的螺絲固定在抽屜滑軌上，抽屜滑軌通過 加有彈簧墊圈的緩沖螺絲固定在柜體上，柜體的背面設置有固定線盤， 儀器所用的電纜通過線盤收放。極大的避免了設備故障，減少了接線工作量。
· 變壓器、電抗器、 GIS、斷路器、避雷器及其他容性設備的帶電檢測設 備以及主控單元通過網絡進行互聯，實現數據共享，在主控單元中對帶電檢測設備進行控制和對所有數據進行處理。
· 柜體上安裝有紅外或紫外成像儀。紅外成像儀用于檢測變壓器、電抗器、GIS、斷路器、避雷器及其他容性設備在運行時的溫度；紫外成像儀用于檢測變壓器、電抗器、GIS、斷路器、避雷器及其他容性設備在運行時裸露在空氣中的金屬導體的電暈放電情況。實時檢測高壓設備的絕緣缺陷，及時發現系統的安全隱患，便于操作人員處理設備故障。
· 報警形式多樣化：就地彈窗告警、聲音告警、手機短信告警等方式。一旦現場有報警信息，會通過短信消息的模式， 將所檢測設備的具體信息（設備名稱，回路位置，告警值），發送到設備管理員手機上，提醒注意隨時關注，并提醒及時處理。
· 配有專用工具箱，方便各種試驗及檢修工作。
· 安裝有煙感器和溫濕度感應器等，對周圍環境進行實時檢測并能夠及時 報警。
· 上述監控中心的監測設備為服務器、移動通訊終端或者平板電腦。
上圖為智能診斷移動平臺柜體正視圖， 其中：
· 1 為主控單元部分， 放置交換機、 環控主機以及變壓器、電抗器、GIS、斷路器、避雷器及其他容性設備的帶電檢 測設備開關。
· 2 為柜體中部放置變壓器、電抗器、GIS、斷路器、避雷器及其他 容性設備的帶電檢測設備和工具箱。
· 3 為 UPS 電源部分及插座、接線柱。

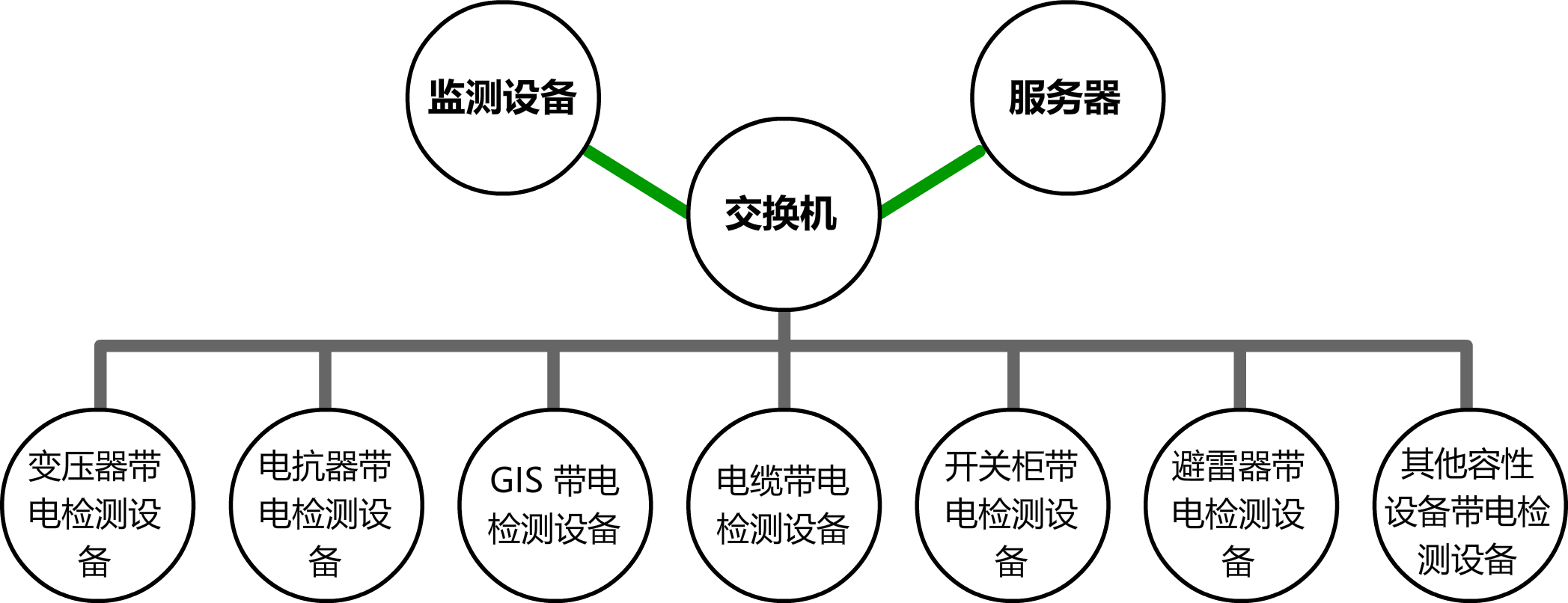

上圖為智能診斷平臺帶電檢測設備的網絡連接示意圖。變壓器、電抗器。 GIS、斷路器、電纜、開關柜、避雷器及其他容性設備的帶電檢測設備、移動通 訊終端、通過以太網交換機互聯。
